旋轉高溫粘度計
型號：RSV系列（更新時間：2024/11/18）
可用于熔融玻璃/熔融煤灰/熔巖
測定在 105~0.1P(104~0.01Pa.s)之間熔融玻璃/熔融煤灰/熔巖的粘度
Orton的RSV-1600旋轉高溫粘度計（熔融玻璃/熔融煤灰/熔巖粘度計）是按照ASTM C-965 程序A標準方法設計的，測定不同溫度下熔融玻璃/熔融煤灰/熔巖的粘度，RSV-1600是一種旋轉高溫粘度計，采用恒定旋轉速度方法來測定熔融玻璃/熔融煤灰/熔巖在特定溫度下的粘度，得到熔融玻璃/熔融煤灰/熔巖的粘度/溫度相關關系曲線，本系統也可以按照ASTM C-1276以及ISO 7884/2標準方法用于測定。

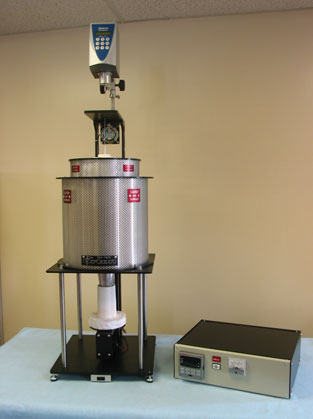

Orton設計的爐子系統，可以放置用戶提供的鉑金坩鍋/剛玉坩堝/石墨坩堝，左邊的圖即為最高溫度為1600℃、實驗室使用的旋轉高溫粘度計，可放置的坩鍋?zhàn)畲鬄?0mm（2.36"）高、上面的外徑為73mm（2.87"）、下面的外徑為57mm（2.24"），可以放置大約300g左右的熔融玻璃。
右圖則是該系統的剖面圖，展示了高溫旋轉粘度計的基本部件，放置玻璃樣品的坩堝放置在底座上，爐子采用垂直硅鉬棒為加熱單元、S型控制熱電偶控制爐子加熱速度和樣品溫度。樣品有一根專門監控?zé)犭娕紒?lái)測量樣品的溫度。通用型溫控儀（見上圖）包含一個多段可編程的PID控制器Honeywell UDC3200、限制電流的可控硅功率控制模塊、電流表，溫控儀用于在不同的升溫/降溫速率以及保持時間下控制爐子的加熱循環。
爐子是固定在支撐結構上，坩堝的底座是電動升降，自由進出爐子，便于裝有熔融樣品的坩堝的操作，既安全、操作也簡單。轉子以及粘度計測試頭可以手動下降和提升，整個旋轉粘度計的設計可以完全按照用戶的坩堝尺寸、粘度范圍、部件活動的方法、以及預算來設計。

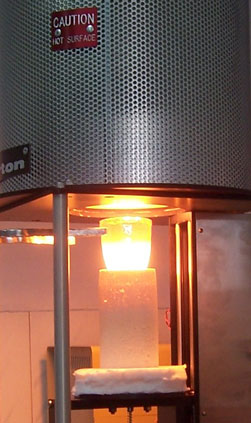

由于爐子結構的特殊設計，用戶可以熱操作坩堝的放置和取出，這樣的設計可以減少用戶的后處理時間，例如對于玻璃來說，可以在高溫下將坩堝取出，將熔融玻璃直接倒出，在熱的情況下降坩堝扔進水中，這樣便于坩堝的處理，而不需要使用氫氟酸來處理坩堝。在實驗緊張的情況下，可以連續進行玻璃粘度的測試。
爐子的升溫/降溫/保溫、以及粘度計轉子的轉速控制和扭矩?cái)?shù)值的讀取由專有軟件VISCO控制和實時顯示。
等溫測試
熔融玻璃/熔融煤灰/熔巖保持在預先設定的溫度下平衡，通過坩鍋下面的樣品熱電偶監控熔融樣品的溫度，并將溫度值傳輸?shù)接?jì)算機軟件或溫控儀面板上、實時顯示。并通過軟件啟動轉子的旋轉，軟件會自動控制轉子的轉速，Brookfield粘度計以軟件VISCO設定的旋轉速度控制轉子的旋轉，VISCO軟件界面上實時顯示扭矩讀數以及粘度值，VISCO軟件實時顯示和記錄對應的粘度值。

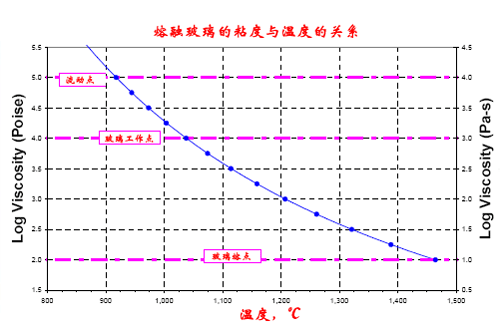

NIST SRM717A標準玻璃RSV 1600等溫實際測試數據
| 樣品溫度(℃) | 粘度(cP) | Log[粘度,Pa.s] | NIST證書數據注1 |
| 1560 | 10240 | 1.01 | 0.99±0.06 |
| 1475 | 19040 | 1.28 | 1.22±0.06 |
| 1400 | 32640 | 1.51 | 1.46±0.07 |
| 1332 | 57760 | 1.76 | 1.70±0.08 |
1272 |
93920 |
1.97 |
1.93±0.10 |
| 1218 | 163000 | 2.21 | 2.17±0.11 |
| 1168 | 266000 | 2.42 | 2.41±0.12 |
| 1124 | 451000 | 2.65 | 2.65±0.13 |
| 1083 | 765000 | 2.88 | 2.89±0.14 |
| 1027 | 1680000 | 3.23 | 3.25±0.14 |
| 991 | 2820000 | 3.45 | 3.52±0.15 |
| 961 | 4750000 | 3.68 | 3.75±0.15 |
| 931 | 8130000 | 3.91 | 4.00±0.16 |
注1：該NIST證書數據是按照NIST SRM 717A標準玻璃證書公式計算得到的：
動態測試
我們更推薦用戶采用動態測試：先把爐子升溫到設定的最高溫度，然后以設定的降溫速率降溫，軟件VISCO實時記錄控制溫度/樣品溫度/扭矩/轉子轉速，并實時計算粘度,如右圖所示。

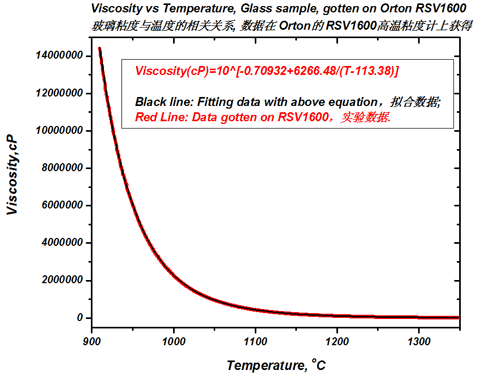

右圖中紅色曲線是專用軟件記錄的玻璃粘度隨溫度的變化；黑色曲線是擬合得到的，由此我們可以計算任何溫度點對應的粘度值，也可以外推到更高溫度或更低溫度下的粘度值，可以在更寬的溫度范圍內了解材料的粘度性能。
NIST SRM717A標準玻璃RSV 1600動態實際測試數據
| 樣品溫度(℃) | 粘度(cP) | Log[粘度,Pa.s] | NIST證書數據注2 |
| 1555 | 9840 | 0.99 | 1.00±0.06 |
| 1466 | 17840 | 1.25 | 1.25±0.06 |
| 1388 | 31240 | 1.50 | 1.50±0.07 |
| 1318 | 55760 | 1.75 | 1.75±0.08 |
1256 |
105000 |
2.02 |
2.00±0.10 |
| 1201 | 181000 | 2.26 | 2.25±0.11 |
| 1151 | 321000 | 2.51 | 2.50±0.12 |
| 1106 | 574000 | 2.76 | 2.75±0.13 |
| 1065 | 1020000 | 3.01 | 3.00±0.14 |
| 1028 | 1780000 | 3.25 | 3.25±0.14 |
| 993 | 3110000 | 3.49 | 3.50±0.15 |
| 961 | 5490000 | 3.74 | 3.75±0.15 |
注2：該NIST證書數據是NIST SRM 717A標準玻璃證書數據。
軟件
麟文儀器與Orton公司聯合開發了高溫粘度計的專業軟件VISCO，包括下面功能：

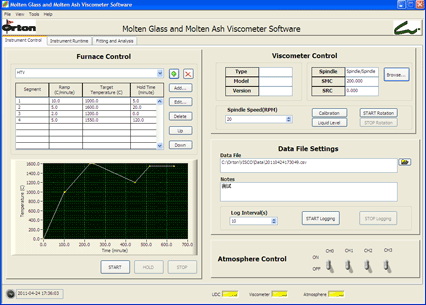

1. 設置：包括升溫程序的設置，可以升溫速率、降溫速率、也可以實現保溫；軟件自動讀出Brookfield粘度計的型號，選擇轉子的型號和參數，軟件查找高溫液體的液面，轉子的校正；數據文件的選擇、數據記錄的間隔設置；氣氛的控制開關；
2. 運行界面：實時顯示控制熱電偶溫度、坩堝底部樣品熱電偶溫度、以及平均溫度；實時顯示當前運行溫度段的狀態；實時顯示粘度數據，包括厘泊(cP)、泊(P)、帕.秒(Pa.s)、以及上述單位的對數值。

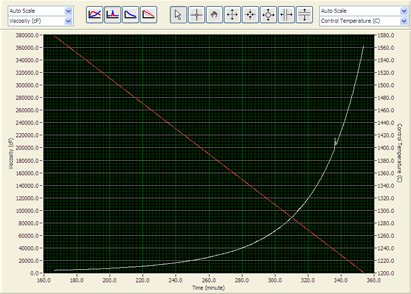

3. 分析界面：可以對測試數據進行分析比對，可以顯示三坐標【時間、溫度、粘度相關關系】，也可以直接顯示雙坐標【溫度、粘度的相關關系】，可以直接打印出測試報告。
坩鍋和轉子
1. 用于熔融玻璃的坩鍋和轉子：一般來說是鉑/銠合金制成的，雖然由于鉑金的成本很高，但Orton/麟文儀器還是鼓勵用戶使用鉑/銠合金的坩鍋以及轉子。許多玻璃公司可以比較容易得到價格比較低鉑金，我們可以為用戶提供有關鉑/銠合金的坩鍋和轉子的加工圖紙，這樣用戶能節省較多的費用。

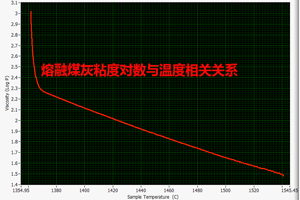

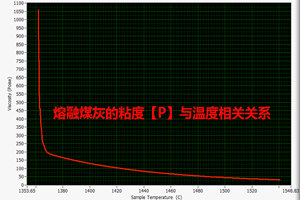

2. 用于熔融煤灰的坩堝和轉子：我們采用剛玉材料作為熔融煤灰的坩堝和轉子，采用獨特的雙坩堝設計，可以確保熔融煤灰粘度測定的平穩運行，可以簡化煤灰樣品的處理過程，提高測試效率。從下圖，我們很容易判斷熔融煤灰隨著溫度的下降而出現的拐點，結晶的開始。
3. 用于熔巖的坩堝和轉子：由于熔巖的溫度相對較低、粘度也較小，我們?cè)O(shè)計了適合于低粘度的不銹鋼轉子和不銹鋼坩堝，以確保低粘度測試數據的準確。
RSV-1600熔融玻璃粘度測定儀的指標
儀器型號 |
RSV-1600 |
| 最高溫度 | 1600℃，可以為用戶提供1700℃的高溫粘度計 |
| 熱電偶 | S型，有兩根，一根熱電偶為控制熱電偶，一根為樣品熱電偶 |
| 溫度控制系統 | PID，Honeywell 自動控制器，軟件控制程序升溫/降溫/保溫 |
| 樣品坩鍋和轉子 | 鉑/銠合金坩堝和轉子、剛玉坩堝和轉子、不銹鋼坩堝和轉子。 |
| 粘度計 | Brookfield系列粘度計，按照下列范圍選擇： HB DV2T: 1×102~3×105P，10~3×104Pa.s，104~3×107cP HA DV2T: 25~8×104P，2.5~8×103Pa.s，2.5×103~8×106cP RV DV2T: 10~4×104P，1~4×103Pa.s，1×103~4×106cP LV DV2T: 0.1~4×102P，0.01~4×101Pa.s，10~4×104cP |
| 功率消耗 | 220伏，25安 |
